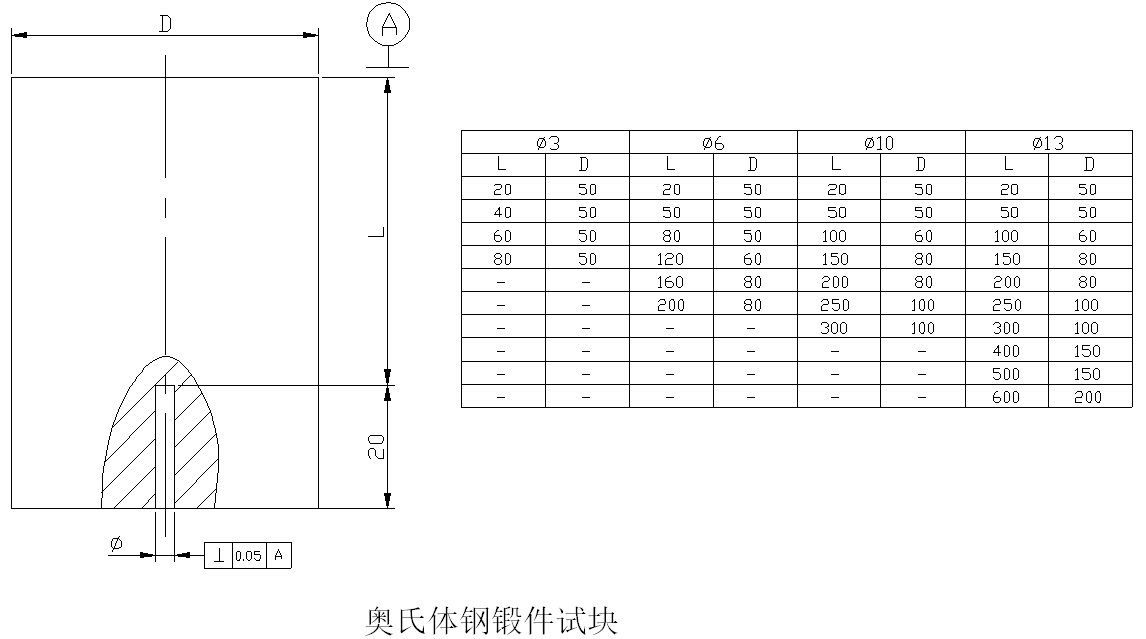

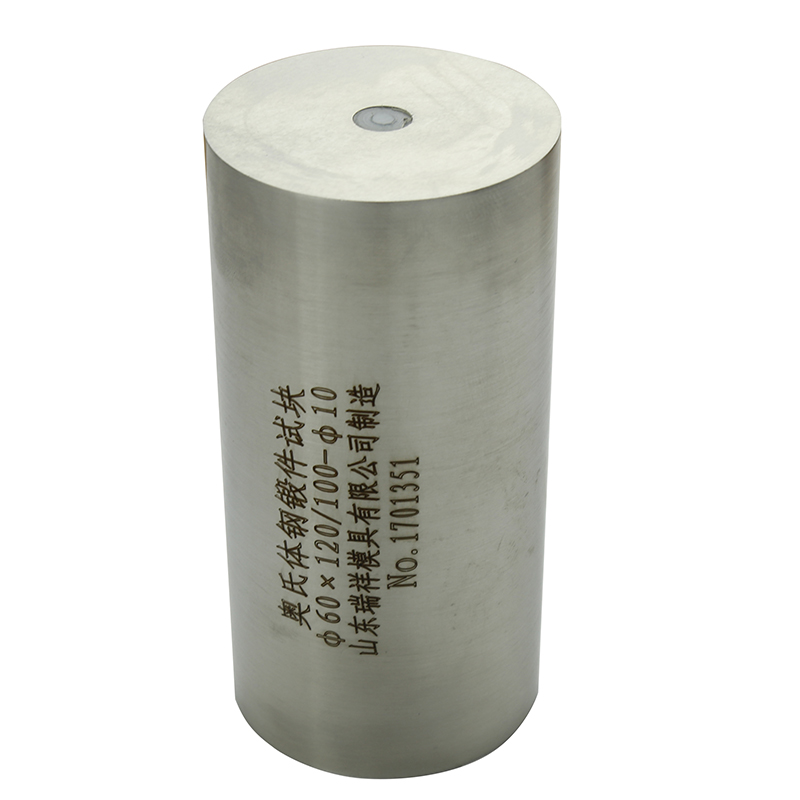

奥氏体钢锻件试块（CA系列试块）

全套27块

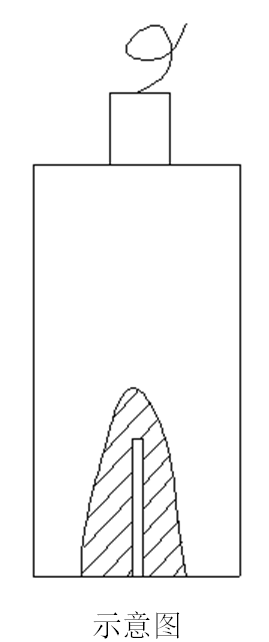

测试方法：参考CS系列试块。根据被检工件厚度及标准要求，选择一组合适的试块。将已测试好的直探头置于示意图所示检测面上，依次测试一组不同检测距离的φ2mm或φ3mm或φ4mm平底孔（至少3个），制作直探头距离-波幅曲线，并以此作为基准灵敏度。在此基础上增益6dB作为扫查灵敏度

奥氏体钢锻件试块中的CA系列试块是用于奥氏体钢锻件超声检测等无损检测的重要工具，以下是其相关信息：

• 特点

• 材质特性：通常采用与被检测奥氏体钢锻件化学成分相似、声学性能相近的材料制成，以尽可能模拟实际锻件的检测条件，减少因材质差异导致的检测误差。

• 内部结构：试块内部会加工有不同尺寸和形状的人工缺陷，如平底孔、横孔、槽等，常见的有φ2mm、φ3mm、φ4mm的平底孔，用于模拟实际锻件中可能出现的缺陷。

• 用途

• 校准检测设备：通过试块上已知的人工缺陷，对超声检测设备的灵敏度、扫描速度、时基线等参数进行校准，确保设备能够准确地检测出实际锻件中的缺陷。

• 评定检测系统性能：评估超声检测系统的分辨率、信噪比、检测精度等性能指标，判断检测系统是否满足检测要求。

• 制定检测工艺：根据试块检测结果，确定合适的检测方法、探头类型、检测频率、灵敏度等检测工艺参数，为实际锻件的检测提供依据。

• 对比和判定缺陷：将实际锻件的检测结果与试块的检测数据进行对比，对锻件中缺陷的大小、位置、性质等进行定性和定量分析，判定锻件是否符合质量标准。

• 使用方法

• 试块选择：根据被检奥氏体钢锻件的厚度、形状、检测要求等，选择合适的CA系列试块，如检测厚度较大的锻件，需选择具有相应深度平底孔的试块。

• 仪器校准：将超声检测仪器与探头连接，利用试块上的已知反射体，如平底孔，调整仪器的灵敏度、扫描速度、时基线等参数，使仪器达到最佳检测状态。

• 检测操作：按照预定的检测工艺，对试块进行超声检测，记录检测数据和波形，观察试块中人工缺陷的反射波情况，如波高、波幅、位置等。

• 结果分析：将试块的检测结果与标准要求或预期结果进行对比，分析检测系统的性能和检测工艺的合理性。若试块中人工缺陷的检测结果与标准不符，需调整检测设备或工艺参数，重新进行检测。
