专用对比试块LRB-1,LRB-2
1号试块,2号试块 依据NB47013标准,铝和铝合金及钛及钛合金 承压设备对接接头超声检测方法质量分级的要求而设计,适用于检测厚度大于或等于8mm~80mm的铝和铝合金及钛制承压设备对接接头的超声检测。
无损检测试块模具电话:0537-6988486、6988490、6988482传真:0537-6988488特种设备行业、核电行业、自然缺陷焊接试板:孟凡宝手机:13793760618,QQ:525735886邮箱:13793760618@139.com铁路、航空航天、国外试块:李晴手机:13686379798 QQ:1007471030邮箱:ndtlq@126.com电力行业、国家标准试块、冶金
查看更多 >1号试块,2号试块 依据NB47013标准,铝和铝合金及钛及钛合金 承压设备对接接头超声检测方法质量分级的要求而设计,适用于检测厚度大于或等于8mm~80mm的铝和铝合金及钛制承压设备对接接头的超声检测。

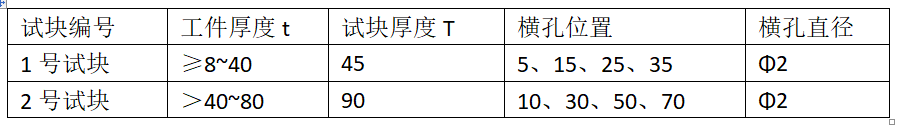

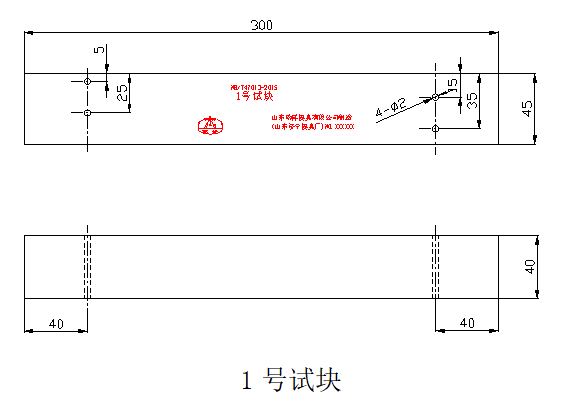

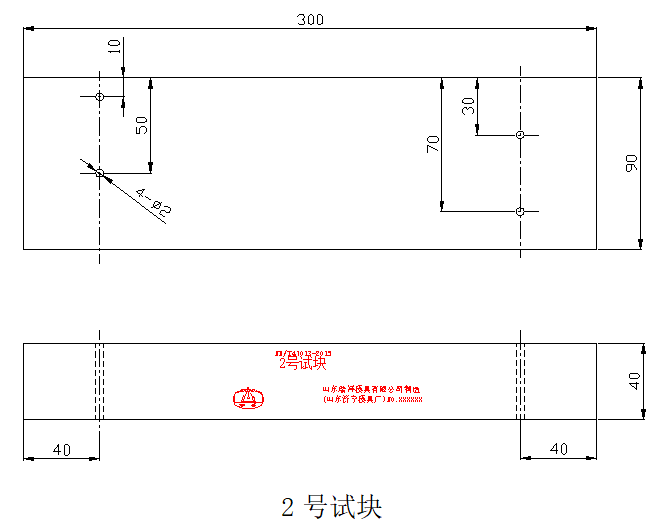

LRB-1号试块,LRB-2号试块 依据NB47013标准,铝和铝合金及钛承压设备对接接头超声检测方法质量分级的要求而设计,适用于检测厚度大于或等于8mm~80mm的铝和铝合金及钛制承压设备对接接头的超声检测。试块设计内容见下表:

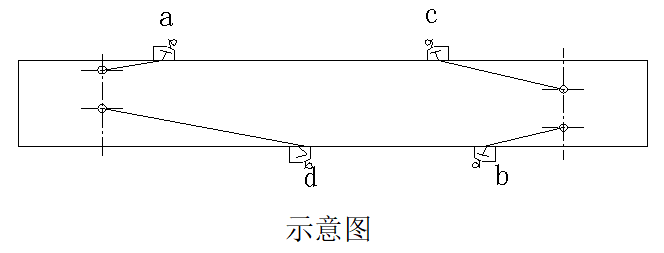

测试方法:将选用已校验好的的斜探头置于示意图中a位置,前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第一点。探头置于示意图中b位置,前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第二点。探头置于示意图中c位置,前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第三点。探头置于示意图中d位置,前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第四点。将以上各点连成一条曲线即为标准中规定的基准线。
