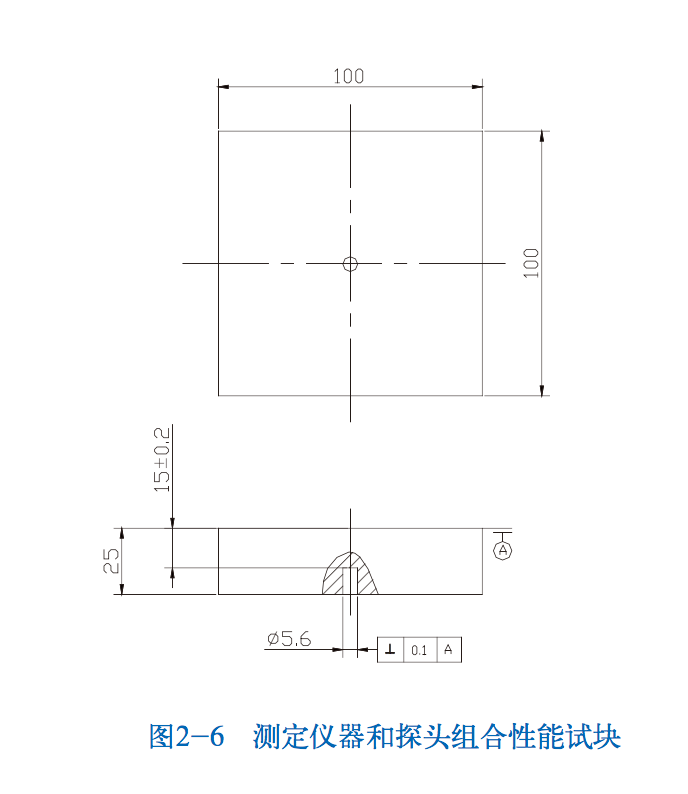

测定仪器和探头组合性能试块

测定仪器和探头组合性能试块依据标准中NB/T47013 附录C双晶直探头性能测试要求而设计,配合阶梯平底试块试块测试双晶直探头性能。山东瑞祥模具有限公司
  • 标准号: NB/T47013-2015承压设备无损检测标准试块

试块依据标准中附录C双晶直探头性能测试要求而设计,配合阶梯平底试块试块测试双晶直探头性能。图片关键词

测试方法:

(1)测定检测灵敏度:将以校验好的探头置于试块检测平面,前后左右移动探头,使其主声束对准试块的φ5.6mm平底孔,找到最强回波,其最强回波与双晶探头特性曲线的最大回波高度差应在-10dB±2dB范围内。
(2)有效声束宽度测试:将以校验好的探头置于试块检测平面,前后左右移动探头,使其主声束对准试块的φ5.6mm平底孔,找到最强回波,与声波分割面平行地移动探头,按照6dB法测试声束宽度,对于承压设备用的钢板检测,其有效值应大于15mm。
