RB-L test block non-destructive testing ultrasonic inspection block Ruixiang test block

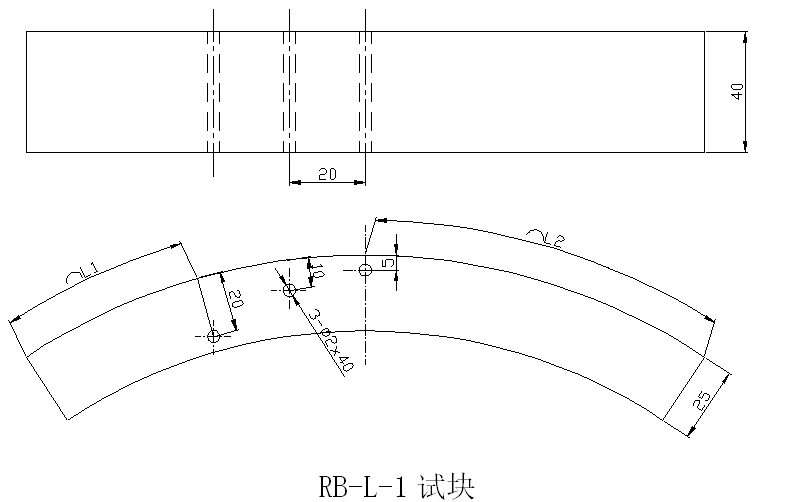

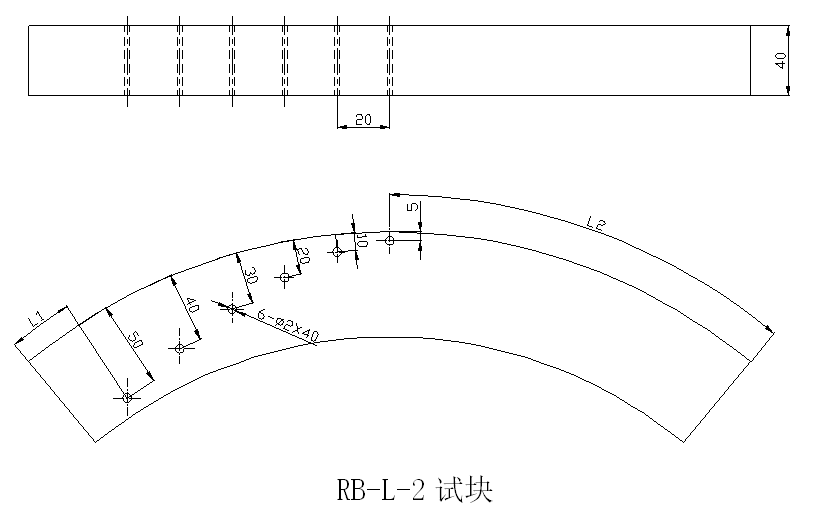

RB- L试块依据承压设备曲面纵向对接接头的超声检测的要求而设计，试块适用于检测面曲率半径为50mm～250mm的纵向对接接头的超声检测。

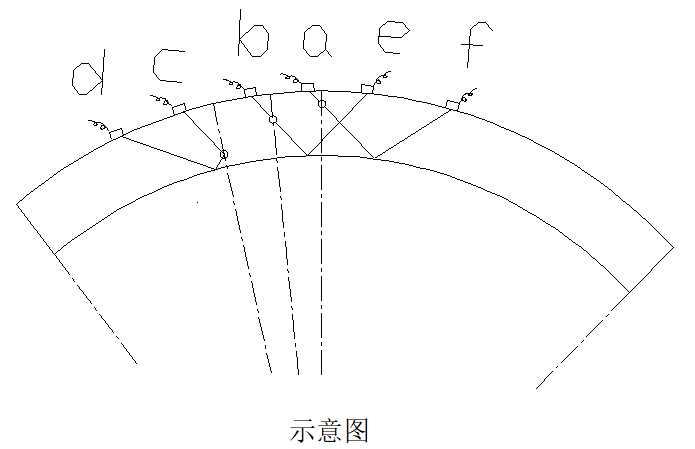

测试方法：将选用已校验好的的斜探头置于示意图中a位置，前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度，记录此时的dB值，此为第一点。探头置于示意图中b位置，前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度，记录此时的dB值，此为第二点。探头置于示意图中c位置，前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度，记录此时的dB值，此为第三点。探头置于示意图中d位置，前后移动探头使直射一次反射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度，记录此时的dB值，此为第四点。探头置于示意图中e位置，前后移动探头使直射一次反射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度，记录此时的dB值，此为第五点。探头置于示意图中f位置，前后移动探头使直射一次反射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度，记录此时的dB值，此为第六点。将以上各点连成一条曲线即为标准中规定的基准线。
