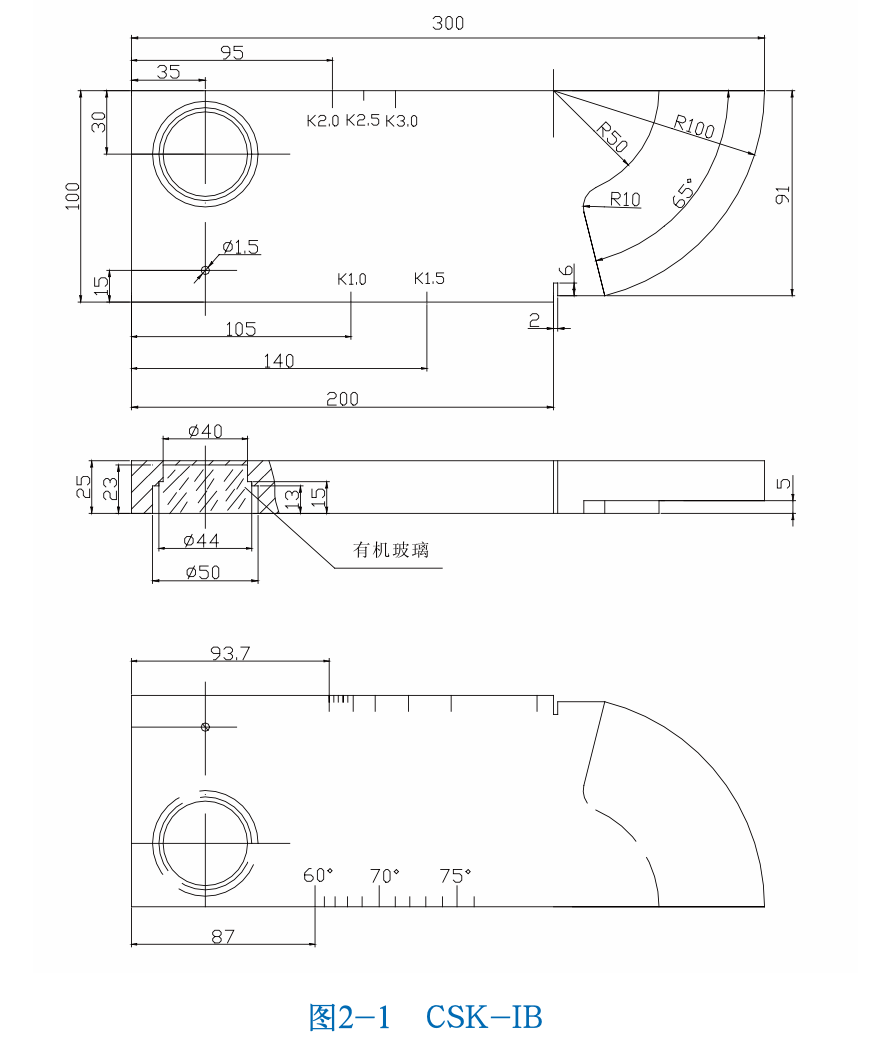

CSK-IB试块
CSK-IB型试块是依据GB/T11345-89钢焊缝手工超声波探伤标准的试块，CSK-IB试块在CSK-IA的基础上增加了测试斜探头折射角的刻度面。
- 标准： GB/T11345-89钢焊缝手工超声波探伤标准
CSK-IB型试块是依据GB/T11345-89钢焊缝手工超声波探伤标准的试块。具体介绍如下：
特点：CSK-IB试块在CSK-IA的基础上增加了测试斜探头折射角的刻度面。
用途
测定斜探头的入射点和前沿长度：利用半径R100mm曲面，将探头置于曲面上移动，可测定斜探头的入射点和前沿长度。
测定斜探头的折射角：利用Φ50和1.5mm圆孔，通过测量反射波的角度和位置，可计算出斜探头的折射角。
测定斜探头声束轴线的偏离情况：利用试块直角边，将探头靠近直角边进行检测，可判断斜探头声束轴线是否偏离。
测定探伤仪的性能：利用25mm厚度测定探伤仪水平线、垂直线和动态范围，评估探伤仪的准确性和稳定性。
调整探测范围和扫描速度：利用25mm厚度调整纵波探测范围和扫描速度；利用R50和R100mm曲面调节横波探测范围和扫描速度。
测定斜探头分辨力：利用Φ50、Φ44和Φ40mm三个台阶孔，观察不同孔径反射波的分离情况，测定斜探头分辨力。
